كيف تقاوم المباني الشاهقة الهبوط في التربة؟ – دليل شامل لأنواع الأساسات

جميع الهياكل – بما في ذلك ناطحات السحاب – تقاوم الغرق (الهبوط) في التربة على الرغم من كتلتها الهائلة، وذلك بفضل أساساتها المصممة بعناية التي تأخذ في الاعتبار حمولة البنية الفوقية وقدرة تحمل التربة (Bearing Capacity). بفضل الافتراضات الصحيحة، التنبؤات الدقيقة، والتصميم المتقن من قبل خبراء الجيوتقنية والهندسة الإنشائية، يمكن للهياكل الثقيلة أن تظل صامدة لقرون. في هذا الدليل، نستعرض أنواع الأساسات (الضحلة، العميقة، والعائمة) وكيفية اختيارها لضمان استقرار المنشآت، مع التركيز على الأنظمة المركبة المستخدمة في ناطحات السحاب.

ما هي قدرة تحمل التربة (Bearing Capacity)؟

قدرة تحمل التربة (Bearing Capacity) هي أقصى إجهاد رأسي يمكن أن تتحمله التربة دون حدوث فشل قص (Shear Failure) أو هبوط مفرط (Excessive Settlement). يتم تحديد هذه القيمة من خلال:

• اختبارات ميدانية: مثل اختبار لوح التحميل (Plate Load Test).
• صيغ نظرية: مثل معادلة Terzaghi أو Meyerhof التي تعتمد على عوامل قدرة التحمل (N_c, N_q, N_γ) وزاوية الاحتكاك الداخلي (φ).
• ارتباطات تجريبية: من اختبارات SPT أو CPT.

اقرأ أيضاً: ما هي العوامل المؤثرة على قدرة تحمل التربة؟ | طرق تحسين قدرة تحمل التربة قبل البناء

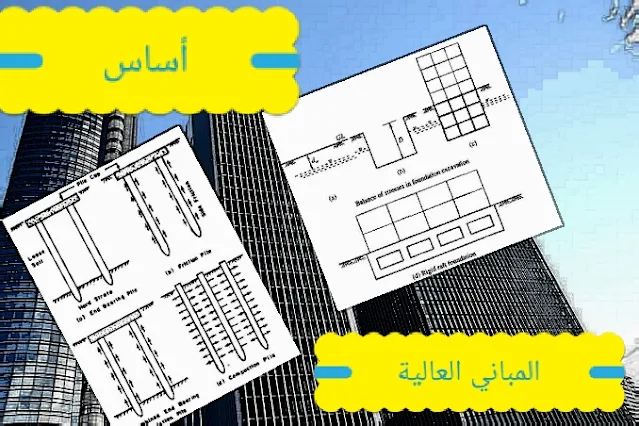

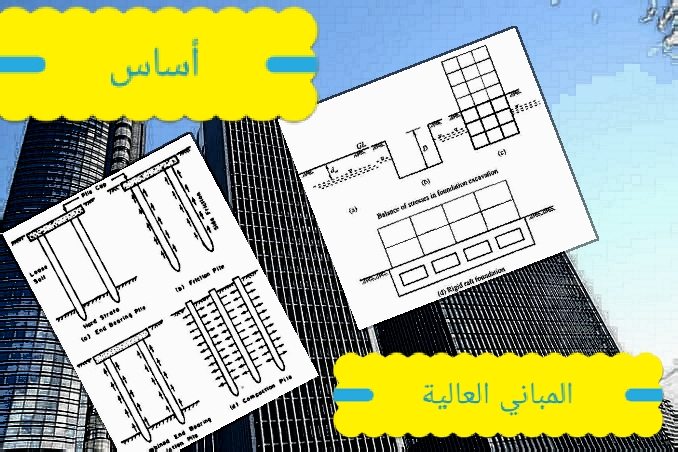

أنواع الأساسات حسب العمق وآلية نقل الأحمال

بناءً على قدرة تحمل التربة وعمق الطبقة الصالحة، تُصنف الأساسات إلى ثلاثة أنواع رئيسية:

١. الأساسات الضحلة (Shallow Foundations)

تُستخدم عندما تكون قدرة تحمل التربة كافية على أعماق ضحلة (عادة أقل من 3 أمتار). تشمل:

• القواعد الشريطية (Strip Footings): تحت الجدران الحاملة في المباني الصغيرة.
• القواعد المنفصلة (Isolated Footings): تحت الأعمدة في المباني متوسطة الارتفاع.
• اللبشة (Raft / Mat Foundation): عندما تكون التربة ضعيفة نسبياً، يتم توزيع الأحمال على مساحة كبيرة من خلال بلاطة خرسانية مسلحة تغطي كامل المبنى أو جزءاً كبيراً منه.

٢. الأساسات العميقة (Deep Foundations)

تُستخدم عندما لا تتوفر قدرة تحمل كافية على الأعماق الضحلة، ويجب نقل الأحمال إلى طبقات أعمق وأكثر صلابة (صخر، رمل كثيف، طين صلب). تشمل:

• الخوازيق (Piles): أعضاء رأسية تُدفع أو تُحفر في الأرض لنقل الأحمال عبر التربة الضعيفة إلى طبقة صلبة. تنقسم إلى:
  • خوازيق الارتكاز (End-Bearing Piles): تعتمد على مقاومة النهاية على طبقة صلبة.
  • خوازيق الاحتكاك (Friction Piles): تعتمد على الاحتكاك الجانبي مع التربة المحيطة.
  • خوازيق مركبة (Combined): تجمع بين الارتكاز والاحتكاك.
• القيسونات (Caissons / Well Foundations): تستخدم في المناطق المائية (الأنهار، البحار) أو تحت منسوب المياه الجوفية المرتفع.

اقرأ أيضاً: ما المقصود بالأساسات العميقة؟ وأنواعها ولماذا نستخدم أساس عميق؟

٣. الأساسات العائمة (Floating Foundations)

الأساسات العائمة (Floating Foundations) – والمعروفة أيضاً بـ الأساسات المعوضة (Compensated Foundations) – تعتمد على مبدأ إزالة وزن من التربة يعادل وزن المنشأ. يتم حفر التربة إلى عمق معين (عادة لإنشاء بدروم)، ويُستخدم وزن التربة المُزال لتعويض وزن المبنى، بحيث لا يزداد الضغط الصافي على التربة عن الحد المسموح. هذا المبدأ يُعبر عنه بالمعادلة:

Δq = q_m – γ × D_f

حيث:

• Δq = الضغط الصافي الإضافي على التربة.
• q_m = ضغط المبنى على مستوى الأساس.
• γ × D_f = وزن التربة المُزالة (بفرض كثافة γ وعمق حفر D_f).

عندما يكون q_m ≈ γ × D_f، يصبح الضغط الصافي صفراً، ويتوازن المبنى مع التربة (يطفو). تُستخدم هذه التقنية في:

• المباني ذات البدرومات المتعددة (الطوابق السفلية).
• المناطق ذات التربة الضعيفة جداً (مثل تربة الدلتا في مصر).
• لتوفير مساحة تحت الأرض (مواقف سيارات، مرافق) مع تحقيق الاستقرار.

اقرأ أيضاً: ما هي الأساسات العائمة Floating Foundation؟ إيجابيات – سلبيات

أنظمة الأساسات في ناطحات السحاب (المباني الشاهقة)

في المباني الشاهقة (الأبراج)، لا يتم استخدام نوع واحد من الأساسات، بل أنظمة مركبة (Combined Systems) تجمع بين عدة تقنيات لضمان الاستقرار تحت الأحمال الهائلة. الأنظمة الشائعة:

١. نظام اللبشة على الخوازيق (Raft on Piles – Raft+Piles)

• الوصف: تُنشأ لبشة خرسانية سميكة (Raft) ترتكز على مجموعة من الخوازيق (Piles) التي تمتد إلى طبقات تربة صلبة أو صخرية.
• الغرض:
  • اللبشة: توزيع الأحمال وتوفير مساحة للبدرومات.
  • الخوازيق: نقل الأحمال إلى الطبقات العميقة الصالحة، والتحكم في الهبوط، ومقاومة قوى الرفع (Uplift).
• التطبيقات: معظم الأبراج السكنية والتجارية (مثل أبراج القاهرة الجديدة، العاصمة الإدارية، برج المملكة في الرياض).

٢. نظام الأساسات العائمة + الخوازيق (Floating Foundation + Piles)

• الوصف: يتم حفر بدرومات عميقة (3-5 طوابق تحت الأرض) لتقليل الضغط الصافي على التربة (مبدأ الأساس العائم)، ثم تُنشأ لبشة مرتكزة على خوازيق تمتد إلى طبقات صلبة.
• الغرض:
  • الحفر العميق (البدرومات) يزيل وزناً كبيراً من التربة، مما يقلل الضغط الصافي.
  • الخوازيق توفر دعماً إضافياً وتتحكم في الهبوط.
• التطبيقات: أبراج المناطق الحضرية ذات المساحة المحدودة (مثل وسط البلد، المناطق ذات التربة الضعيفة).

٣. نظام الخوازيق على الصخر (End-Bearing Piles on Rock)

• الوصف: تُستخدم خوازيق محفورة (Bored Piles) تمتد إلى طبقة صخرية صلبة (Rock Socket)، حيث تخترق الخوازيق الصخر بعمق 0.5-3.0 متر (حسب نوع الصخر).
• الغرض: نقل الأحمال مباشرة إلى طبقة صخرية غير قابلة للانضغاط، مما يضمن هبوطاً ضئيلاً جداً (يصل إلى بضعة مليمترات).
• التطبيقات: المناطق ذات الطبقة الصخرية القريبة (مثل الرياض، الدرعية، بعض مناطق القاهرة).

الممارسات في السوق المصري والسعودي

🇪🇬 السوق المصري

• تربة الدلتا (القاهرة الكبرى، الإسكندرية): تربة طينية ورملية ذات قدرة تحمل متوسطة (100-200 كيلو نيوتن/م²). غالباً ما تُستخدم:
  • الخوازيق المحفورة (Bored Piles) بأقطار 60-120 سم، مع لبشة (Raft) في الأبراج العالية.
  • الأساسات العائمة (Floating Foundations) مع بدرومات متعددة لتقليل الضغط الصافي.
• المناطق الصخرية (السويس، العلمين، العين السخنة): تُستخدم خوازيق محفورة مع روك سوكيت (Rock Socket) مباشرة على الصخر.
• الأسعار التقريبية (لكل متر طولي – للخوازيق المحفورة):
  • قطر 60 سم: 1,500 – 2,500 جنيه/متر.
  • قطر 80 سم: 2,000 – 3,500 جنيه/متر.

🇸🇦 السوق السعودي

• المناطق الصخرية (الرياض، الدرعية، بعض مناطق جدة): تُستخدم خوازيق محفورة مع روك سوكيت (Rock Socket) على أعماق تتراوح بين 10-40 متراً.
• المناطق الساحلية (جدة، الدمام، الخبر): تربة مرجانية وسبخية (Sabkha) ذات قدرة تحمل منخفضة. تُستخدم خوازيق محفورة بأقطار كبيرة (80-150 سم) مع لبشة (Raft)، بالإضافة إلى أساسات عائمة في البدرومات العميقة.
• المشاريع العملاقة (نيوم، البحر الأحمر، القدية): تُستخدم أنظمة مركبة من لبشة + خوازيق محفورة بأقطار تصل إلى 2.5 متر، مع متطلبات صارمة للاختبارات (PIT، CSL، Load Tests).
• الأسعار التقريبية (لكل متر طولي – للخوازيق المحفورة):
  • قطر 80 سم: 400 – 700 ريال/متر.
  • قطر 100 سم: 600 – 1,000 ريال/متر.

خلاصة فنية – كيف تقاوم ناطحات السحاب الهبوط؟

ناطحات السحاب تقاوم الهبوط من خلال تصميم أساسات متكامل يعتمد على:

• تحليل دقيق للتربة: من خلال تقرير فحص تربة (Soil Investigation) يحدد قدرة التحمل، منسوب المياه الجوفية، وخصائص التربة.
• اختيار نوع الأساس المناسب:
  • أساسات ضحلة: للتربة القوية في الأعماق الضحلة.
  • أساسات عميقة (خوازيق، قيسونات): للتربة الضعيفة أو لطبقات صخرية عميقة.
  • أساسات عائمة (Floating): لتقليل الضغط الصافي باستخدام البدرومات.
• أنظمة مركبة (لبشة + خوازيق): لضمان توزيع الأحمال والتحكم في الهبوط.
• اختبارات التحقق: اختبارات تحميل (Load Tests) واختبارات سلامة (PIT، CSL) للتأكد من جودة التنفيذ.

تذكير: لا يمكن لأي مبنى – مهما كان ارتفاعه – أن يقاوم الهبوط دون أساسات مصممة بشكل صحيح. الاستثمار في دراسة التربة والتصميم الهندسي هو الضمان الوحيد لاستقرار المنشأ لعقود طويلة.
