تسلسل وطريقة تركيب وبناء الهياكل الفولاذية (المنشآت المعدنية)

مهندس محمد
اخر تحديث :

تسلسل وطريقة تركيب الهياكل الفولاذية (المنشآت المعدنية) – دليل تنفيذي

يعتمد تركيب الهياكل الفولاذية (Steel Structure Erection) على تخطيط دقيق وترتيب منهجي للمكونات الإنشائية. تتضمن العملية رفع العناصر الفولاذية الفردية، وضعها في مواقعها التصميمية، ثم ضمها معًا باستخدام الوصلات المثبتة بمسامير (Bolted Connections) بشكل أساسي، وقد يُستخدم اللحام في الموقع (Site Welding) في الحالات التي تستدعي ذلك. في هذا المقال، نستعرض المهام الأساسية لتركيب الهياكل الفولاذية، التسلسل النموذجي للتركيب، وأهم الإجراءات الفنية لضمان الدقة والسلامة.

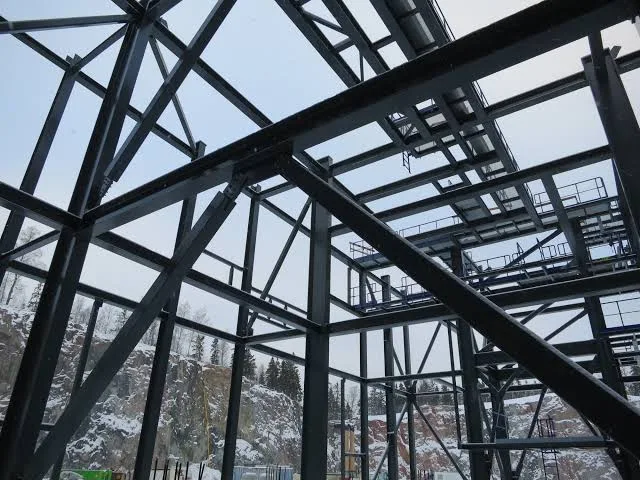

تركيب الهياكل الفولاذية

١. المهام الأساسية لتركيب الهياكل الفولاذية

يتكون تشييد الهياكل الفولاذية بشكل عام من أربع مهام رئيسية:

  1. فحص الأساسات: التأكد من أن الأساسات الخرسانية جاهزة وآمنة، ومن دقة مواقع مسامير التثبيت (Anchor Bolts) وألواح القاعدة (Base Plates) قبل بدء التركيب.
  2. الرفع والتنسيب: استخدام الرافعات (Cranes) لرفع المكونات الفولاذية ووضعها في مواقعها المحددة.
  3. التثبيت الأولي: استخدام وصلات مثبتة بمسامير (Hand-tight bolts) لتثبيت المكونات مؤقتاً، مع ترك إحكامها النهائي لمرحلة لاحقة. قد لا يتم تثبيت الدعامات (Bracing) بالكامل في هذه المرحلة.
  4. المحاذاة والتسوية: التأكد من منسوب (Elevation) ألواح القاعدة، واستقامة الأعمدة (رأسية – Plumbness)، ومحاذاة الكمرات والروافد (أفقية – Level).
  5. التثبيت النهائي: إحكام ربط جميع الوصلات المثبتة بمسامير أو إكمال اللحامات الميدانية لتأمين الإطار وجعله صلباً (Rigid).

٢. التسلسل النموذجي لتركيب الهياكل الفولاذية (8 مراحل)

يتبع تركيب الهياكل الفولاذية عادةً التسلسل التالي. قد يختلف التسلسل في المشاريع الخاصة (مثل الجسور أو المنشآت الصناعية المعقدة) ولكن المبادئ العامة ثابتة.

المرحلة الأولى: تركيب الأعمدة (Columns)

  • فحص دقيق لمواقع مسامير التثبيت وألواح القاعدة (منسوب، أبعاد، استقامة).
  • تركيب الأعمدة على ألواح القاعدة باستخدام مسامير التثبيت.
  • تسوية الأعمدة رأسياً (Plumbing) باستخدام صواميل تسوية (Leveling Nuts) أسفل لوحة القاعدة، أو ألواح فولاذية رقيقة (Shims).
  • ترك فجوة جراوت (Grout Gap) بين أسفل لوحة القاعدة وسطح الأساس لملئها لاحقاً بجراوت غير قابل للانكماش.
  • استخدام دعامات مؤقتة (Temporary Bracing) (كابلات، قضبان، أو أنابيب) لتثبيت الأعمدة في وضعها الرأسي ومنعها من التأرجح أو السقوط.
  • في حالة الأعمدة الطويلة، يتم نصبها على أجزاء (مقاطع) ويتم وصلها في الموقع (عادةً بوصلات مثبتة بمسامير أو لحام).

المرحلة الثانية: تركيب الروافد والجمالونات (Rafters / Trusses)

  • تركيب الجزء الأوسط من كل رافدة (Rafter) أو جمالون (Truss).
  • إذا تم استخدام الجمالونات، يفضل تجميعها مسبقاً على الأرض (Pre-assembly) ثم رفعها كقطعة واحدة لتقليل عدد مصاعد الرافعة.
  • ربط الجمالونات أو الروافد بأعلى الأعمدة (باستخدام مسامير أو لحام) لتشكيل الإطار الهيكلي الكامل للدور.

المرحلة الثالثة: تركيب الدعامات (Bracing)

  • بعد المحاذاة والتعديلات النهائية لمواقع الإطار، يتم تركيب الدعامات الرأسية (Vertical Bracing) ودعامات السقف (Roof Bracing) لجعل الهيكل بأكمله مستقراً ومقاوماً للأحمال الجانبية (الرياح والزلازل).

المرحلة الرابعة: تركيب المدادات والعوارض الثانوية (Purlins & Girts)

  • تركيب جميع مدادات السقف (Roof Purlins) وقضبان الألواح الجانبية (Side Girts / Eave Struts) باستخدام وصلات مثبتة بمسامير. هذه العناصر تحمل ألواح التغطية (الكلادينغ).

المرحلة الخامسة: تركيب روافد الرافعات الجسرية (Crane Rafters) – في المباني الصناعية

  • إذا كان المبنى يحتوي على رافعات جسرية (Overhead Cranes)، يتم تركيب روافد الرافعة (Crane Beams) على الأعمدة.

المرحلة السادسة: تركيب الرافعات الجسرية (Cranes) – إذا لزم الأمر

  • تركيب الرافعات العلوية (Bridge Cranes) على روافد الرافعة بعد التأكد من استقامتها ومحاذاتها.

المرحلة السابعة: تركيب ألواح التغطية (Cladding)

  • تركيب ألواح السقف والجدران (المعدنية أو غيرها) على المدادات والعوارض الثانوية.

المرحلة الثامنة: حقن الجراوت (Grouting)

  • بعد اكتمال التركيب والمحاذاة النهائية، يتم ملء الفراغ بين لوحة القاعدة والأساس بجراوت غير قابل للانكماش (Non-shrink Grout) لضمان توزيع الأحمال بشكل موحد.

٣. رفع المكونات الفولاذية (Lifting)

تُستخدم الرافعات (Cranes) ومنصات الرفع المتنقلة (MEWPs) بشكل شائع لتركيب الهياكل الفولاذية. تصنف الرافعات إلى نوعين رئيسيين:

  • رافعات متحركة (Mobile Cranes): مثل الرافعات المثبتة على الشاحنات (Truck-mounted)، الرافعات الزاحفة (Crawler Cranes)، والرافعات متعددة التضاريس (All-terrain Cranes).
  • رافعات غير متحركة (Fixed Cranes): مثل الرافعات البرجية (Tower Cranes).

عدد مصاعد الرافعة (Crane lifts) يحدد سرعة التركيب ويؤثر على الجدول الزمني. لتقليل عدد المصاعد، يُنصح بتجميع أكبر عدد ممكن من المكونات مسبقاً على الأرض (Pre-assembly)، مثل تجميع الجمالونات أو أجزاء من الإطار. المصمم يمكنه تقدير عدد المصاعد المطلوبة باستخدام "عدد القطع" (Piece count) لتخطيط وقت التركيب.

٤. المحاذاة، التسوية، والتثبيت الرأسي (Alignment, Leveling, Plumbing)

تتطلب هذه العمليات تعاوناً بين فريق المساحة (Surveyor)، فريق التركيب (Erection Crew)، وطاقم الفحص (Inspection). تشمل الأدوات المستخدمة:

  • أجهزة المسح: الميزان (Level)، الثيودوليت (Theodolite)، أو المحطة المتكاملة (Total Station).
  • أدوات الضبط الميكانيكية: أسافين (Wedges)، روافع هيدروليكية (Hydraulic Jacks)، وأجهزة سحب (Turnbuckles، Tirfors) لضبط الأعمدة المائلة أو غير المستقيمة.
  • بعد تحقيق المحاذاة المطلوبة، يتم إحكام ربط المسامير بشكل نهائي أو إكمال اللحامات.

٥. أنواع الوصلات في الموقع (Site Connections)

أ. الوصلات المثبتة بمسامير (Bolted Connections)

  • المفضلة في التركيب الميداني لأنها:
    • أسرع في التنفيذ.
    • أقل حساسية للظروف الجوية (مقارنة باللحام).
    • تتطلب مهارات أقل للفحص.
    • تسمح بفك وتركيب أسهل في حال حدوث أخطاء.
  • تشمل مسامير عالية القوة (High-strength bolts) من نوع ASTM A325 أو A490، والتي تُشد بعزم ربط محدد (Torque) أو بطريقة دوران الصامولة (Turn-of-nut).

ب. وصلات اللحام (Welded Connections)

  • تُستخدم فقط عندما لا يمكن استخدام الوصلات المثبتة بمسامير (لأسباب تصميمية أو تنفيذية).
  • تتطلب حماية من الظروف الجوية (مثل الرياح، الأمطار، والرطوبة) باستخدام حواجز مؤقتة.
  • يجب توفير وصول جيد للحام والفحص (مثل الفحص بالموجات فوق الصوتية أو التصوير الإشعاعي).
  • اللحام الميداني أبطأ وأكثر تكلفة، وقد يؤثر سلباً على الجدول الزمني.

٦. تسليم الهيكل الفولاذي (Final Acceptance)

الهدف النهائي هو تسليم إطار فولاذي مستقر، دقيق، وآمن. المعيار الحاسم هو الدقة الموضعية للإطار المكتمل. تشمل التفاصيل الدقيقة:

  • التفاوتات المسموحة (Tolerances): عادةً ما يتم استهداف انحراف رأسي (Plumbness) لا يزيد عن 1/1000 من ارتفاع العمود، وانحراف أفقي مماثل للمسافات الطويلة.
  • تشوهات الوزن الذاتي: يجب الأخذ في الاعتبار أن المكونات الفولاذية المرنة تتشوه تحت وزنها أثناء التركيب، مما يؤثر على المواضع النهائية.

تعتبر الاختبارات التي تُجرى عند تسليم الهيكل الفولاذي نهائية بموجب خطة الفحص والاختبار (ITP). يجب أن تتضمن الاختبارات المعلومات التالية:

  • إجراءات الاختبار (Test Procedure).
  • موقع الاختبار وتكراره (Test Location & Frequency).
  • معايير القبول (Acceptance Criteria).
  • الإجراءات التصحيحية (Corrective Actions) في حال عدم تحقيق معايير القبول.

خلاصة فنية

تركيب الهياكل الفولاذية عملية دقيقة تتطلب تخطيطاً مسبقاً، تنسيقاً بين الفرق، ومراقبة صارمة للجودة. التسلسل النموذجي (أعمدة ← روافد ← دعامات ← عناصر ثانوية) يضمن استقرار الهيكل أثناء التنفيذ. الوصلات المثبتة بمسامير هي الخيار الأول للتركيب الميداني لسرعتها ومرونتها، بينما يُستخدم اللحام في الحالات الخاصة. الالتزام بتفاوتات المحاذاة والرأسية (≤ 1/1000) واستخدام الدعامات المؤقتة والجراوت غير المنكمش يضمن هيكلاً آمناً ومتيناً.
